JUMO AQUIS 500 RS
Artikelnummer: 800193
742,40 €*
* Preise exkl. MwSt. zzgl. Versandkosten.
Produktinformationen
Maße: 250 x 200 x 150 mm
Gewicht: 1,200 kg
Unser Kommentar: Unter dem Reiter "Auswahl-Matrix & Technische Daten" finden Sie einen Überblick über die jeweiligen Ausführungen.
Beschreibung

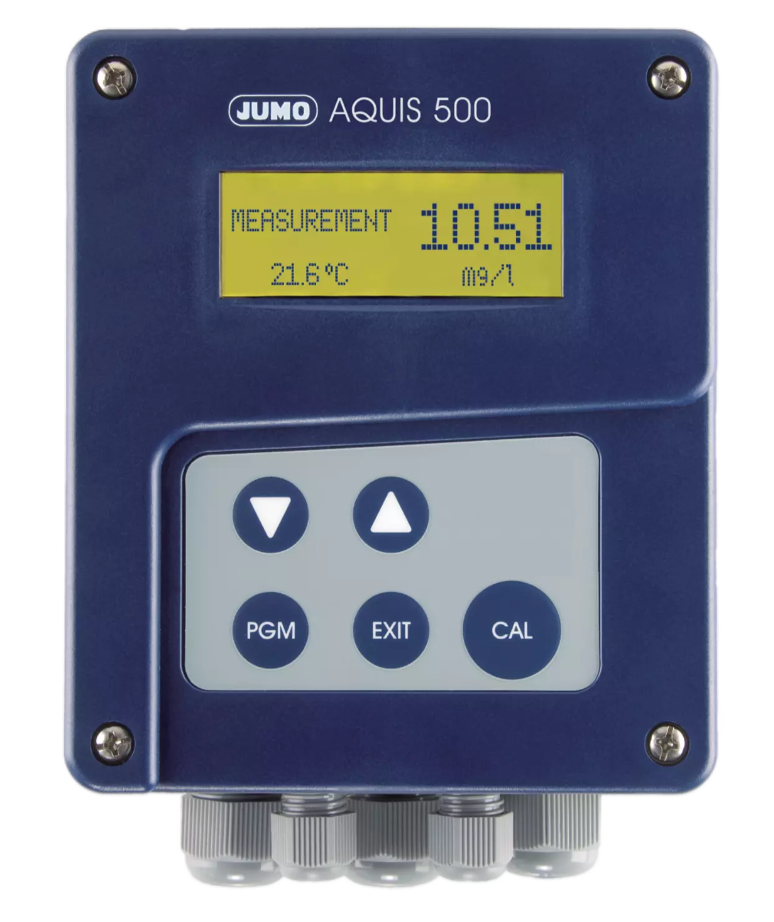

Beschreibung "JUMO AQUIS 500 RS"
Anzeigegerät/Regler für digitale Sensoren mit Modbus-Protokoll
Das Gerät verfügt über 1 digitale Schnittstelle, 1 analogen Temperatureingang und 1 Binäreingang. Die digitale Schnittstelle eignet sich zum Anschluss von Sensoren, die über eine ModbusRS485-Schnittstelle verfügen. Falls der angeschlossene Sensor über keinen integrierten Temperatursensor verfügt, kann an den analogen Temperatureingang ein Widerstandsthermometer
Pt100, Pt1000 oder NTC/PTC (bis 4 k) angeschlossen werden. Die Spannungsversorgung für
den digitalen Sensor ist in das Gerät integriert.
Die LCD-Grafikanzeige ermöglicht die Darstellung der Eingangssignale als Ziffern bzw. als Bargraph. Die Anzeige der Parameter im Klartext macht die Bedienung leicht verständlich und sicher.
Mit zwei optionalen Relaisumschaltkontakten können sowohl einfache Schalt- bzw. Alarmfunktionen als auch anspruchsvolle Regelungsaufgaben mit P-, PI-, PD- und PID-Verhalten realisiert
werden. Auf Wunsch kann das Gerät zusätzlich mit zwei frei parametrier- und skalierbaren Analogausgängen (0 bis 10 V, bzw. 0(4) bis 20 mA) geliefert werden.
Besonderheiten
- Anzeige: mg/l, ppm, % SAT, %, ‰, g/l, ppb, µg/l, NTU, FNU, usw. Mit dem Setup-Programm sind auch Sonderdarstellungen möglich
- große LCD-Grafikanzeige mit Hintergrundbeleuchtung • Anzeigedarstellung wählbar: große Ziffern, Bargraph oder Tendenzanzeige
- integrierte Kalibrierroutinen: Je nach Sensor: Nullpunkt, Endwert und 2-Punkt
- Kalibrierlogbuch
- Schutzart IP67 bei Aufbaumontage Schutzart IP65 bei Schaltschrankmontage • Bedienersprachen (umschaltbar): Deutsch, Englisch, Französisch
- durch Setup-Programm (Option): komfortable Programmierung, Anlagendokumentation, Nachladen weiterer Bediensprachen
Häufige Fragen
Das Gerät zeigt Messwerte von digitalen Sensoren an und kann diese gleichzeitig überwachen und steuern.
Es funktioniert mit digitalen Sensoren, die das Modbus-Protokoll unterstützen.
Zum Beispiel in der Wasseraufbereitung, Industrieanlagen oder überall dort, wo Messwerte überwacht werden müssen.
Ja, über den analogen Ausgang (0–20 mA, 4–20 mA oder 0–10 V) können Werte an andere Systeme übertragen werden.
Ja, die aktuellen Werte werden direkt auf dem integrierten Display angezeigt.
Es verbindet Anzeige, Überwachung und Signalweitergabe in einem kompakten Gerät und erleichtert so die Prozesskontrolle.
| Position | Code | Beschreibung |
|---|---|---|
| (1) Grundtyp | ||
| (1) | 202569 |
JUMO AQUIS 500 RS – Anzeigegerät/Regler für digitale Sensoren mit Modbus-Protokoll |
| (2) Grundtypergänzung | ||
| (2) | 10 |
Für Schalttafeleinbau |
| (2) | 20 |
Im Aufbaugehäuse |
| (3) Eingang | ||
| (3) | 654 |
RS485 Modbus-Master |
| (4) Ausgang 1 (für Hauptwert oder stetiger Regler) | ||
| (4) | 000 |
Kein Ausgang |
| (4) | 888 |
Analoger Ausgang 0(4) bis 20 mA bzw. 0 bis 10 V |
| (5) Ausgang 2 (für Temperatur oder stetiger Regler) | ||
| (5) | 000 |
Kein Ausgang |
| (5) | 888 |
Analoger Ausgang 0(4) bis 20 mA bzw. 0 bis 10 V |
| (6) Ausgang 3 | ||
| (6) | 000 |
Kein Ausgang |
| (6) | 310 |
Relais mit Umschaltkontakt |
| (7) Ausgang 4 | ||
| (7) | 000 |
Kein Ausgang |
| (7) | 310 |
Relais mit Umschaltkontakt |
| (8) Spannungsversorgung | ||
| (8) | 23 |
AC 110 bis 240 V, +10 % / -15 %, 48 bis 63 Hz |
| (8) | 25 |
AC/DC 20 bis 30 V, 48 bis 63 Hz |
| (8) | 30 |
DC 12 bis 24 V, ±15 % |
| (9) Typenzusätze | ||
| (9) | 000 |
Ohne |
| Position | (1) | (2) | (3) | (4) | (5) | (6) | (7) | (8) | (9) |
|---|---|---|---|---|---|---|---|---|---|
| Trennzeichen | / | - | - | - | - | - | - | / | |
| Bestellbeispiel | 202569 |
20 |
654 |
888 |
000 |
310 |
000 |
23 |
000 |
| Vollständiger Bestellschlüssel |
202569/20-654-888-000-310-000-23/000
|
||||||||
